CD4066B-MIL|CD4066B

物料型号：CD4066B 器件简介：CD4066B是一款CMOS四双向开关，适用于模拟或数字信号的传输或多路复用。

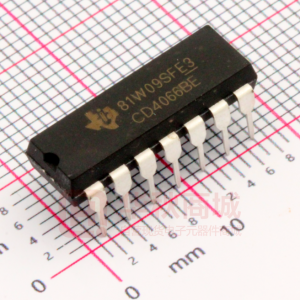

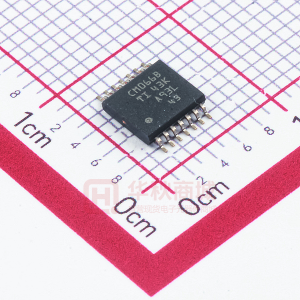

引脚分配： - SIG A IN/OUT: 1 - SIG A OUT/IN: 2 - SIG B OUT/IN: 3 - SIG B IN/OUT: 4 - CONTROL B: 5 - CONTROL C: 6 - Vss: 7 - SIG C IN/OUT: 8 - SIG C OUT/IN: 9 - SIG D OUT/IN: 10 - SIG D IN/OUT: 11 - CONTROL D: 12 - CONTROL A: 13 - VDD: 14 参数特性： - 工作电压范围：3V至18V - 导通状态电阻：15V工作状态下典型值为125Ω - 导通状态电阻匹配度：15V信号输入范围内匹配度在5Ω以内 - 导通状态电阻平坦度：在整个峰峰值信号范围内都很平坦 - 高度线性：在fis = 1kHz、V_{is} = 5V_{p-p}时，典型失真度小于0.5% - 极高控制输入阻抗：典型值为10^12 - 极低的关断状态开关漏电流：在V_{DD}-V_{SS} = 10V时，典型值为10pA - 低串扰：在fis = 8MHz、R_L = 1kΩ时，典型值为-50dB - 匹配的控制输入到信号输出电容：减少了输出信号瞬态 功能详解： - 适用于模拟信号开关和多路复用，如信号门控、调制器、静噪控制、解调器、斩波器、换向开关 - 适用于数字信号开关和多路复用 - 适用于模拟-数字和数字-模拟转换 - 用于数字控制频率、阻抗、相位和模拟信号增益 - 用于楼宇自动化 应用信息： - 模拟信号开关和多路复用：信号门控、调制器、静噪控制、解调器、斩波器、换向开关 - 数字信号开关和多路复用 - 模数转换和数模转换 - 数字控制频率、阻抗、相位和模拟信号增益 - 楼宇自动化 封装信息： - N (PDIP, 14)：19.3mm x 9.4mm - D (SOIC, 14)：8.65mm x 6mm - NS (SOP, 14)：10.2mm x 7.8mm - PW (TSSOP, 14)：5mm x 6.4mm
